画像測定
カメラで写した製品画像を⾃動解析して⼨法を測る⾃動測定と、測定プログラムと測定者の⽬視を併⽤した半⾃動測定を⾏っています。

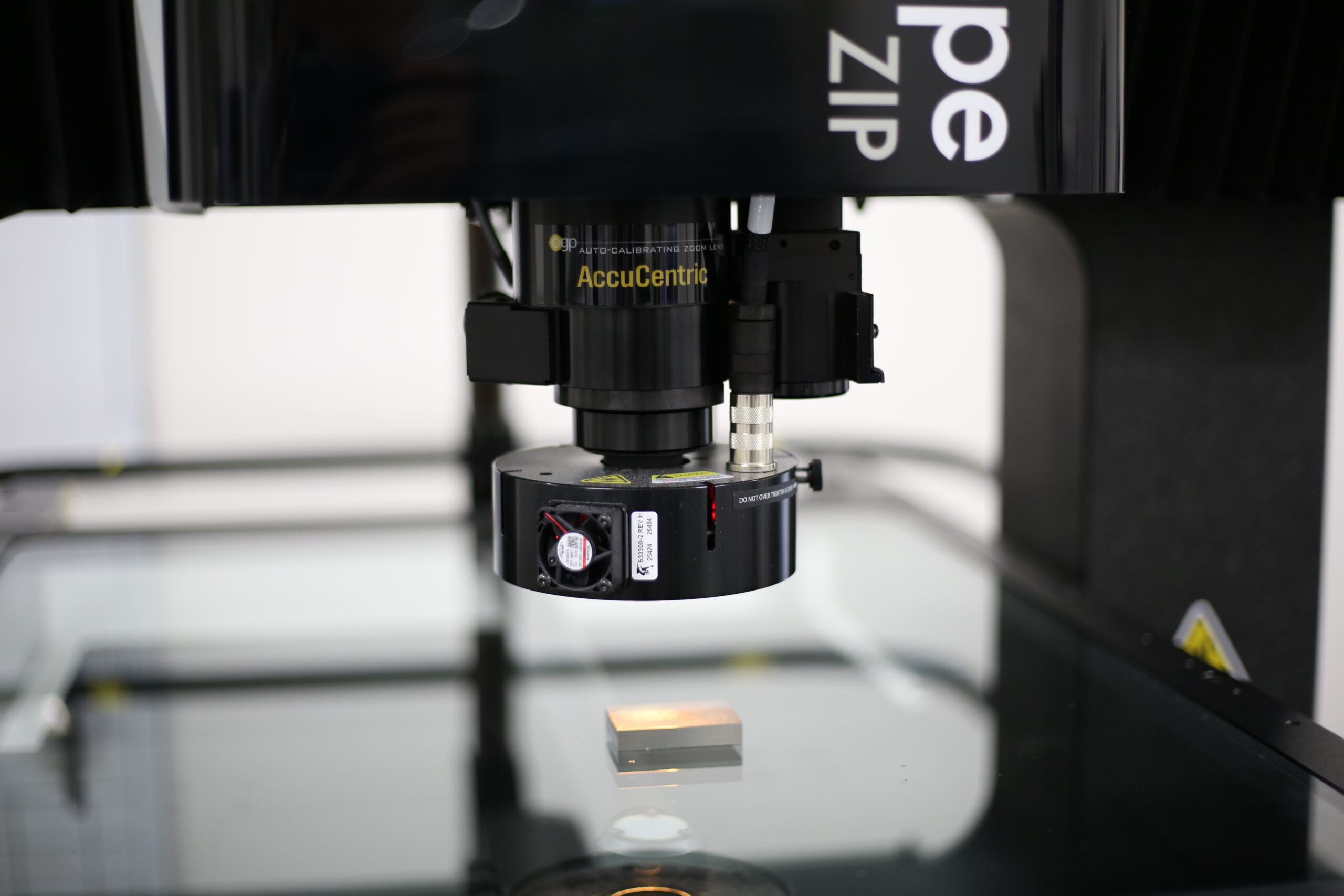

画像測定機

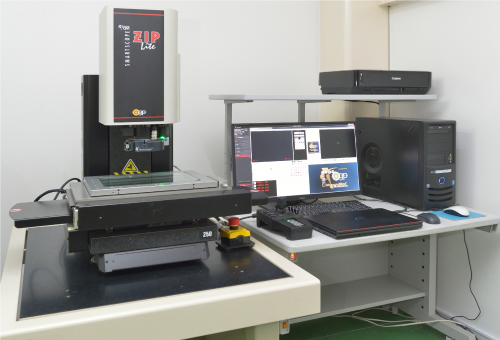

スマートスコープZIP LITE 250
測定可能範囲
X軸250mm、Y軸150mm、⾼さ100mm

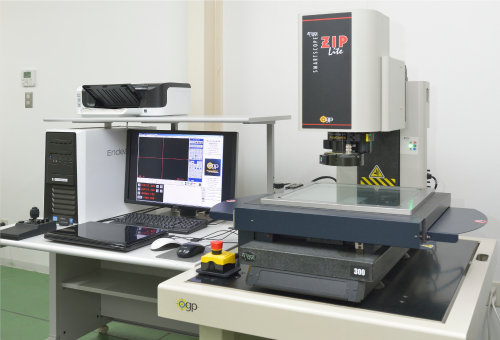

スマートスコープZIP LITE 300
測定可能範囲
X軸300mm、Y軸300mm、⾼さ80mm

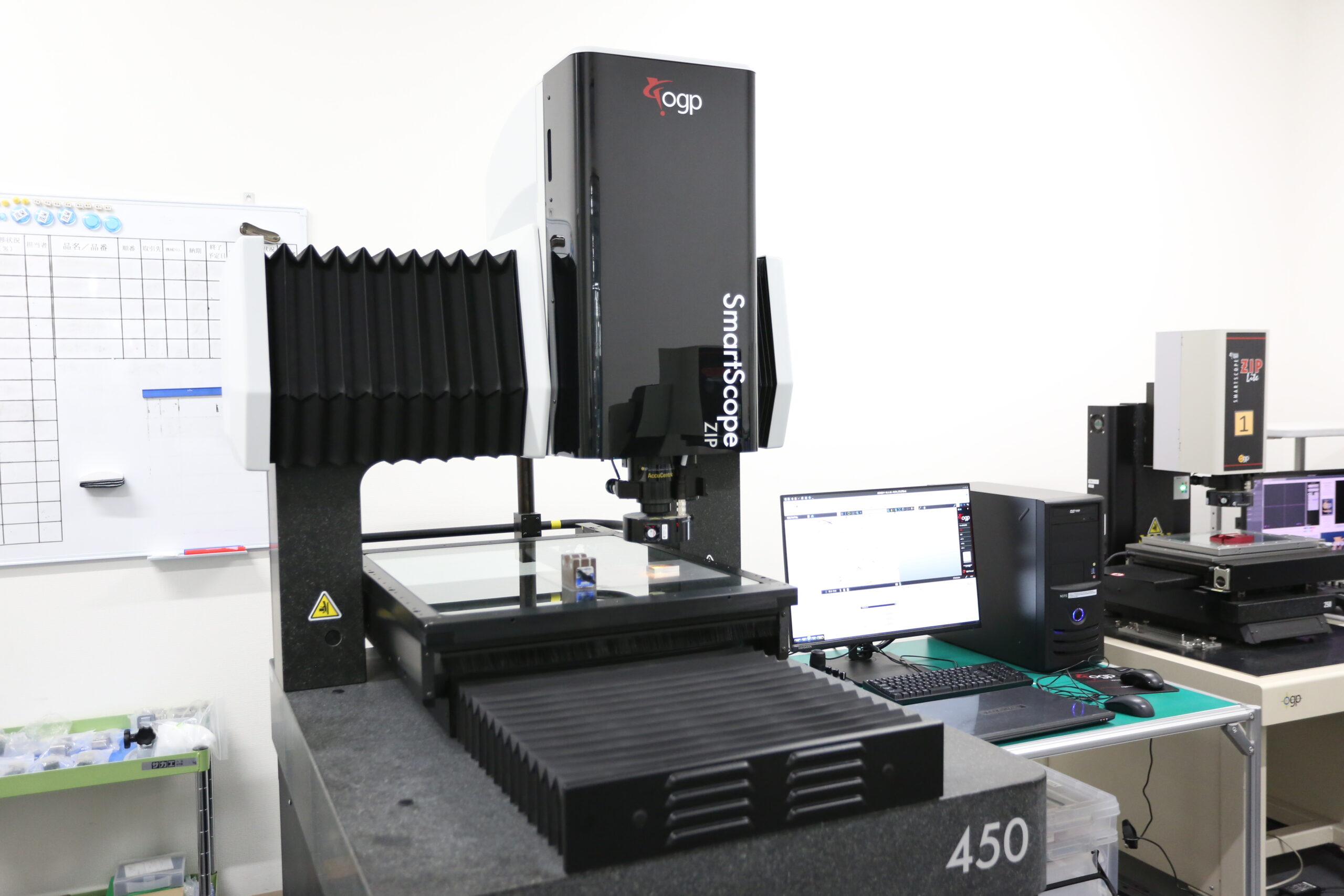

スマートスコープ ZIP600
測定可能範囲
X軸450㎜ Y軸600㎜ Z軸200㎜
2DCADデータを使い測定品がなくてもプログラム作成が可能です。
※プログラム流用に関しては、ソフトのバージョンによって対応できないことがあります。
⾃動測定
カメラで写した製品画像を⾃動で解析し、⼨法を測定します。多数の同⼀製品を測定する場合、１回⽬の測定時に製品の測定プログラムを組むことで、２回⽬以降はプログラムによる⾃動測定が可能となります。測定時間の短縮が実現できる測定⽅法です。
半⾃動測定
測定プログラムと測定者の⽬視を併⽤した測定⽅法です。これは、測定ポイントの画像が不明瞭で⾃動測定ができない場合や、異なる条件によって柔軟に測定を⾏う必要のある場合に使⽤します。同⼀製品を複数個測定し、かつその製品が⼤物で、⼀⾯に多数箇所の測定を⾏う場合などは、１回⽬の測定時に測定位置をプログラムしておくことで、２回⽬以降は半⾃動で測定することができます。
マニュアル測定
マニュアル測定
ノギス、マイクロメータによるマニュアル測定をはじめ、画像測定機によるＸ、Ｙ⽅向の画像測定を⾏っています。この際、測定の再現性および統⼀性を持たせるため、項番ごとに決められたワークのセット⽅法、測定⽅向、平⾏基準に従い測定を⾏っています。また、画像測定機ではＺ⽅向（⾼さ）の正確な測定ができないため、切断機（卓上バンドソー）にて測定部をカットし、別⽅向より⾼さの測定を⾏います。
三次元測定
⾼精度な三次元測定機による、部品や製品などの⼨法測定を⾏っています。幾何形状だけでなく、複雑な形状の部品や製品の三次元測定にも対応します。

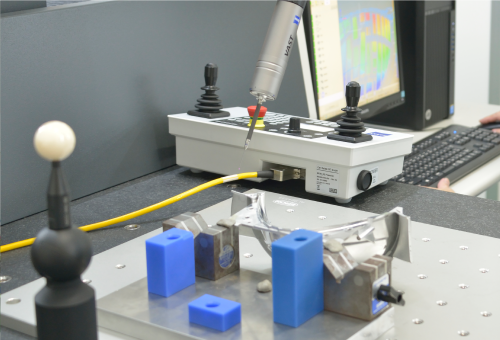

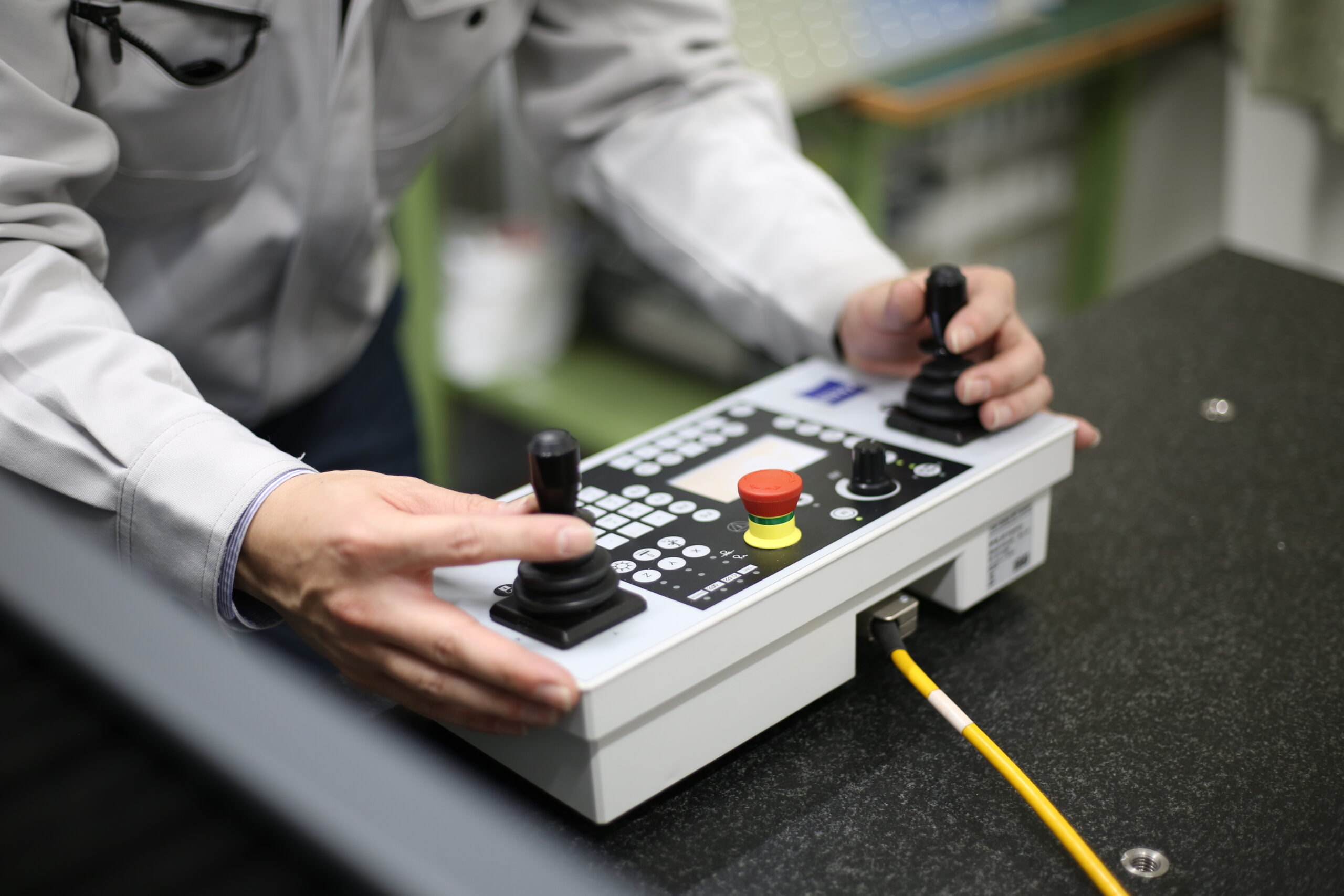

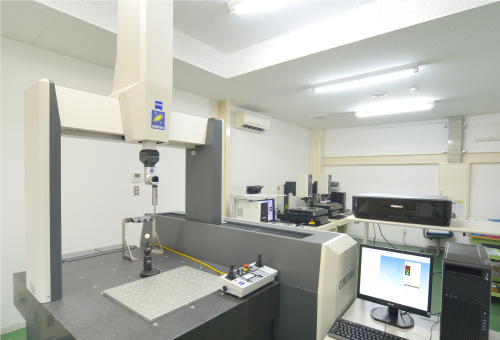

三次元測定機
CONTURA RDS
測定可能範囲
X軸700mm、Y軸1000mm、高さ600mm
カールツァイス製三次元座標測定機による安定した精度での測定が可能
CONTURA RDS 7/10/6 の保証精度（最大許容指示誤差） は
「1.7＋Ｌ/350 μm」 となっており、同クラスの三次元測定機の
中でもトップクラスの高精度を実現しています。
スキャニング測定で短時間に多点測定・評価が可能
1秒間に150点という多点測定が可能です。これにより、径・真円度・平面度等の正確な測定評価が可能となるだけでなく、形状測定や自由曲面測定も可能です。

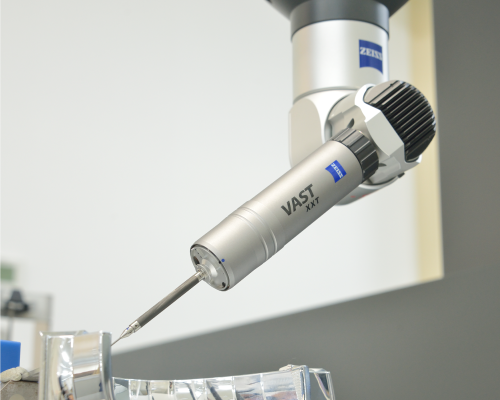

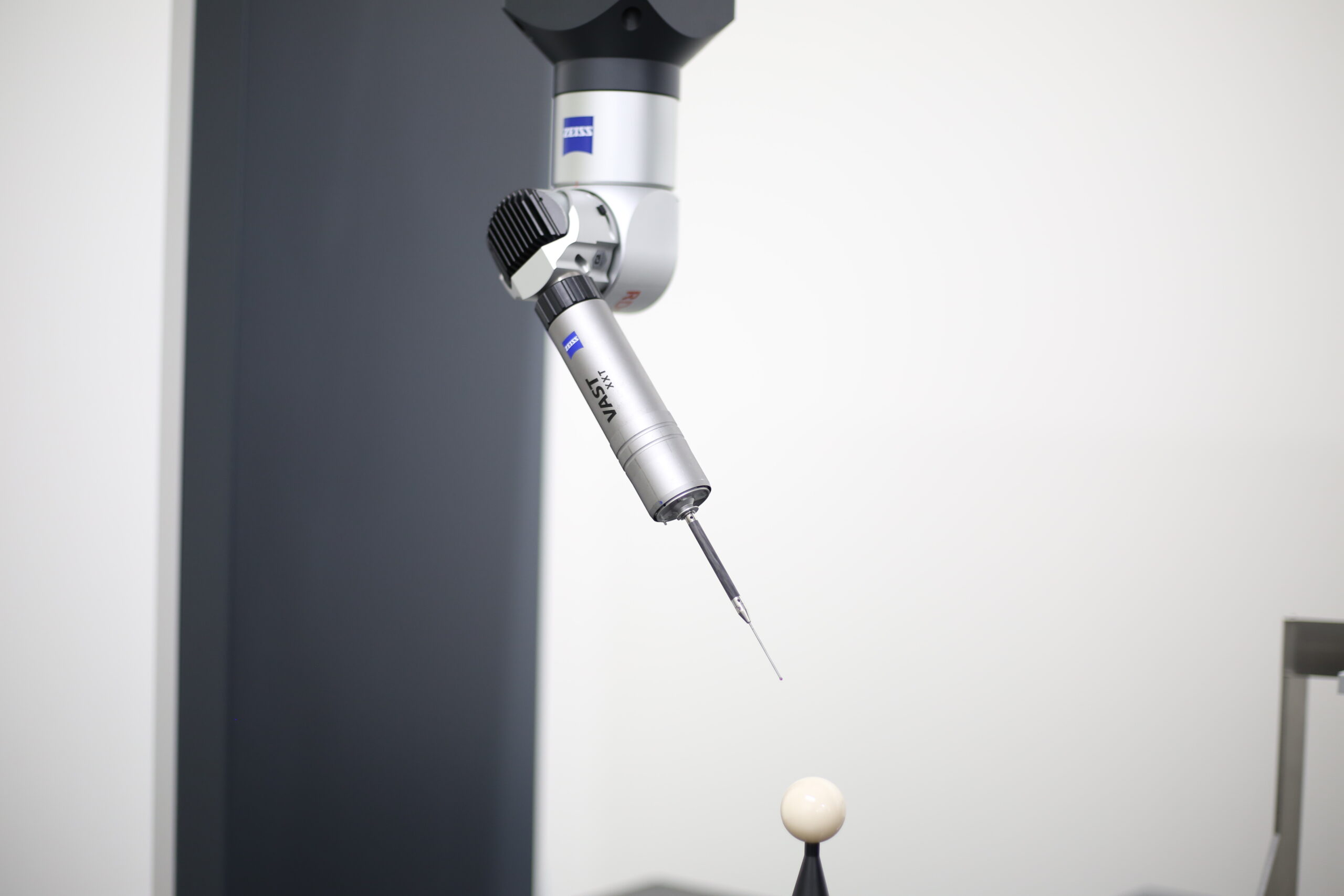

全方向回転ヘッドRDSにより複雑形状ワークの測定が可能
RDSヘッドは 水平・垂直とも±180度の回転が可能です。また、2.5度という細やかな姿勢ピッチが設定可能なため、20,736通りという様々な角度に首を振り、測定することが可能です。

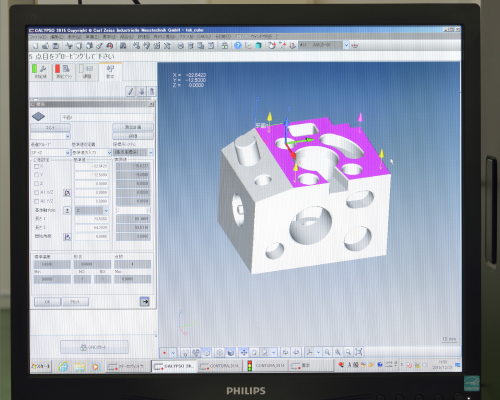

D-CADデータを用いたオフラインティーチング
実ワークが未完成のタイミングでも事前にIGES・SAT形式のCADデータをお客様からご提供いただくことで、測定手順（測定プログラム）をオフラインで作成し、実ワークの完成後、すぐに測定することが可能です。

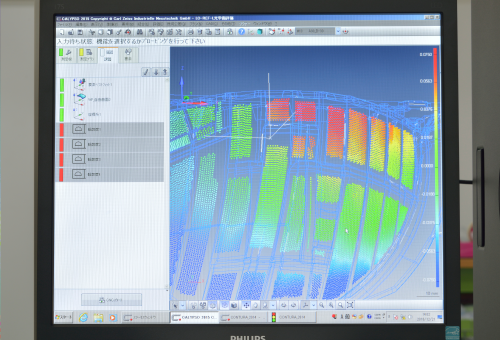

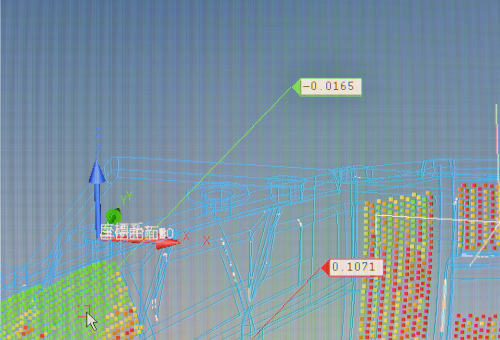

多彩な三次元オプションプログラムを搭載
alypso Curve、Calypso Freeform ソフトウェアにより、幾何形状のみならず、形状測定や自由曲面測定が可能です。CADデータ上で設計値と測定値の誤差を数値で表すだけでなく、カラーマップで視覚的に表現することも可能です。

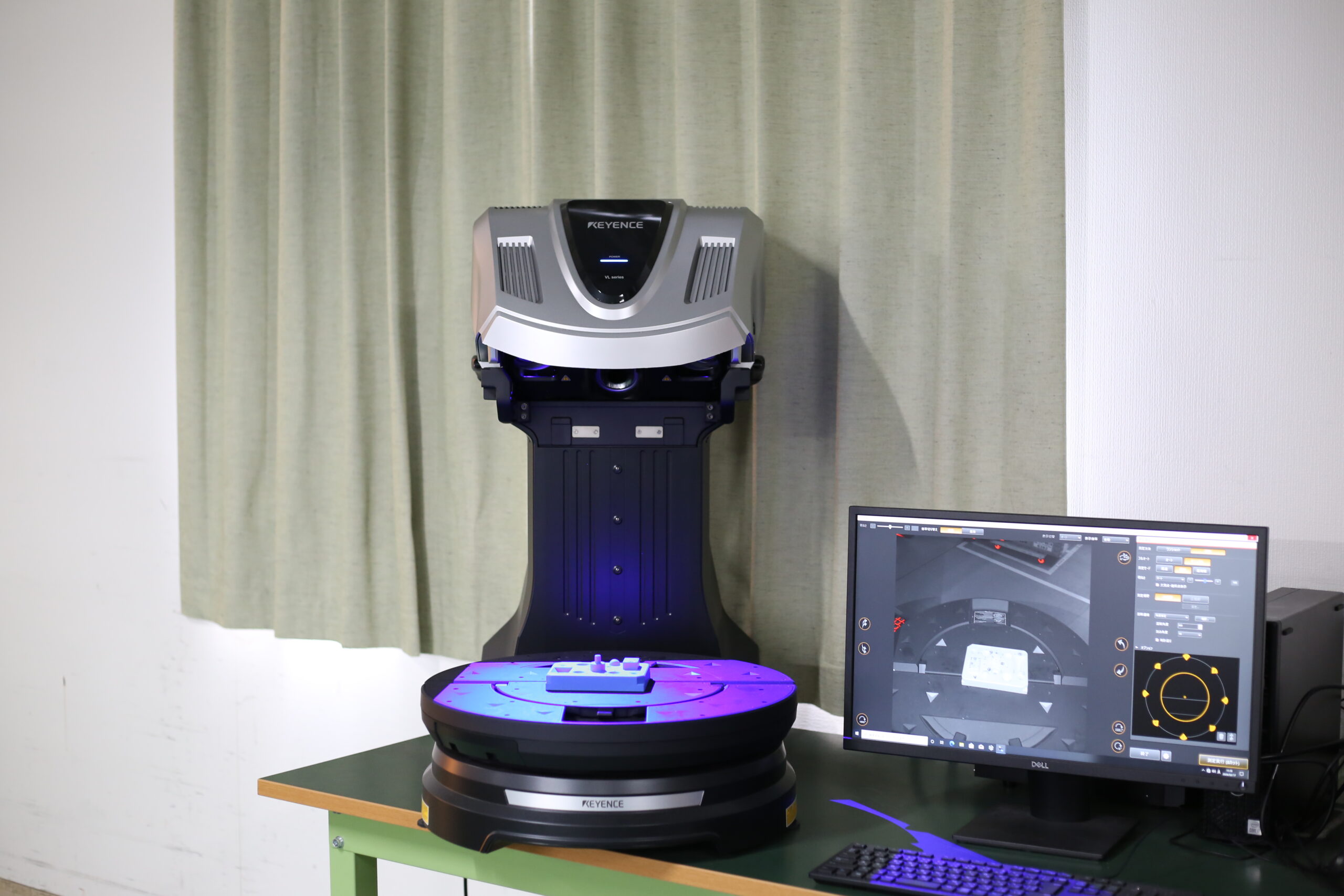

非接触３Dスキャナー
◆メーカー：キーエンス
◆型式： VL-700
◆本体の仕様
・測定光：パターン光
・測定精度：±10 μm
・繰り返し精度：2 μm
・自動XY連結測定範囲：φ500×H200mm
・解像度：900万点
・その他：色情報の取得も可能です。
・説明：当社設備VL700は、以前導入していたVL500シリーズでのデータ対応が可能となっています。お客様からVL500のデータを頂き測定が可能となっています。
非接触３Dスキャナーを導入することにより、全体的に細かな部位までの形状評価や製品の歪み状態などの測定、評価が可能となりました。
高精度の接触式三次元測定と非接触３Dスキャナーでの測定・評価を組み合わせることで、幅広い対応が可能です。

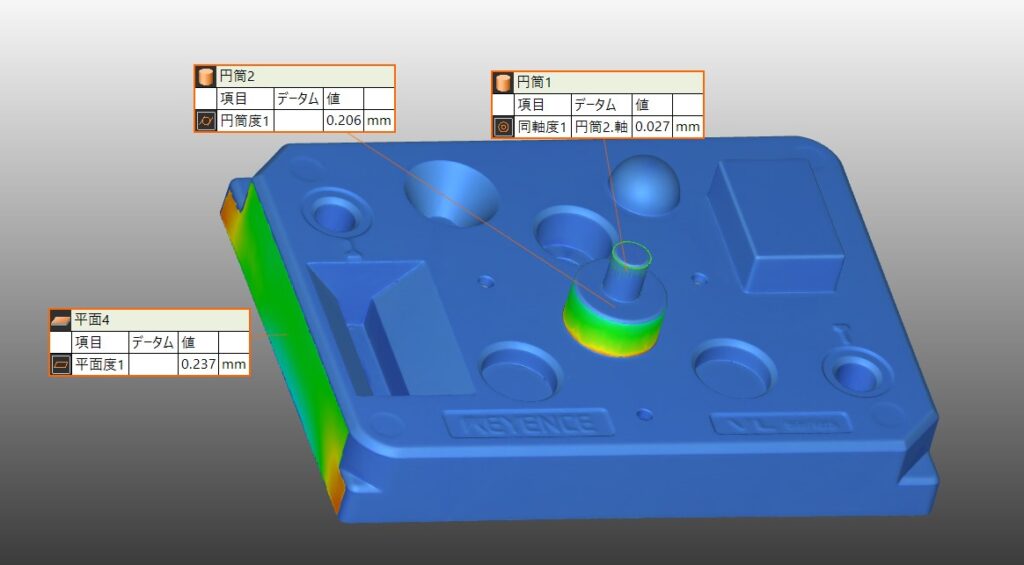

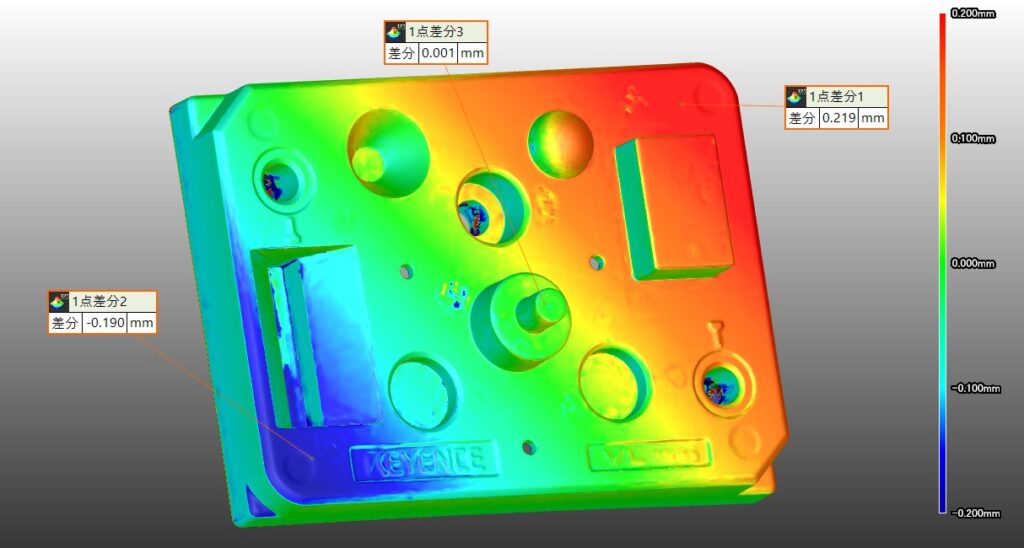

形状評価
製品の反りや歪み等、全体的にどのような状態かをカラー表現にて視覚化すると共に、指定ポイントでの、設計値との誤差を数値にて抽出可能です。
幾何公差測定
輪郭度、平面度、平行度、真円度、円筒度、同軸度etc、あらゆる幾何公差の評価が可能です。

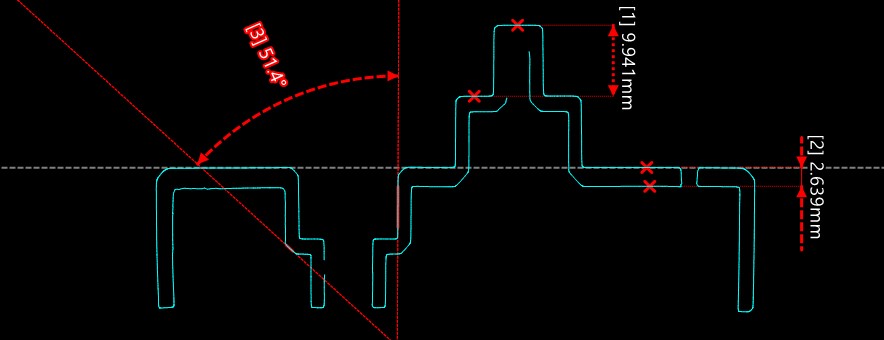

断面計測
製品の裏表を測定し合成することが可能。それにより、仮想断面でのあらゆる測定が可能です。
◆測定例
板厚、形状間のピッチ、形状の角度、角R、根本R
抜き勾配角度etc
